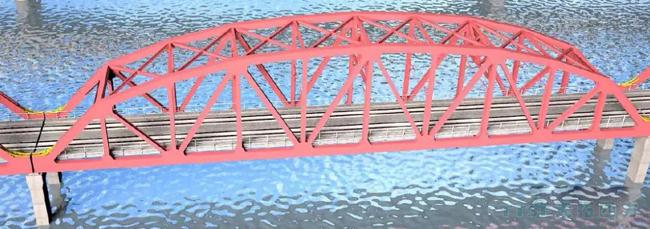

天拓四方的某客戶承接了北京至張家口鐵路官廳水庫段特大橋工程，此項工程師為冬奧會服務的重點工程。官廳大橋主橋由8跨108m簡支鋼桁梁組成，每跨主桁架間距13.8m，由于腹桿高度的變化，上弦桿形成了以折代曲的上拱曲線，最大高度19m，最大傾角46度。大橋的維檢采用了上弦檢查車，這在國內屬于首例。

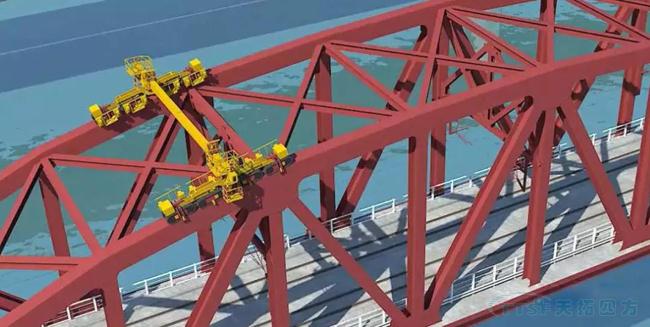

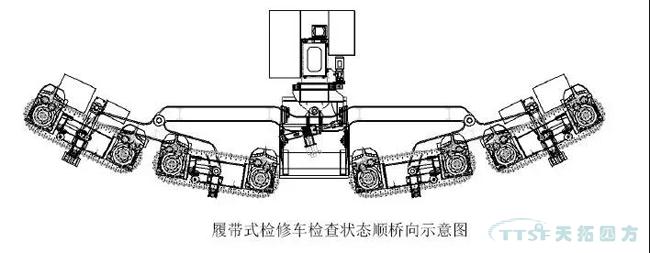

一臺完整的檢查車主要由履帶走行單元、支撐架、下轉臺、上轉臺、橫移小車、上橫梁、調平機構、外側吊籃、內側吊籃等組成。上弦檢查車采用履帶式爬拱方案，4組橡膠履帶臺車組作為整機行走驅動機構，整機自身和工作載荷均由走行臺車傳遞到鋼梁上；采用橡膠履帶對鋼梁表面的接觸方式，很好的解決了上弦檢查車對于全橋拼接板和伸縮縫的通過性；履帶臺車組上還設置了反鉤裝置、導向裝置，防止傾覆和跑偏，為整車提供了安全保障。上部橫梁兩側分別設置升降吊籃，且具有伸縮、回轉以及調平功能，滿足主桁上弦、腹桿、平聯、橫聯等部位鋼結構的檢查與維護要求。

天拓四方結合上弦檢查車的結構特點及實際使用的環境需求，將西門子博途平臺的全集成TIA數字化解決方案在其身上進行了很好的應用。

整車的控制中心及驅動采用西門子S7-1500控制器搭配 SIANMICS S120，并以西門子精智觸摸屏作為人機交互界面。同時，在了解上弦檢查車結構緊湊、走行過程中爬坡角度大、高度較高的特點后，天拓四方為了降低操作人員的工作強度，還使檢查車具備了無線視頻監控及無線視頻檢查功能。通過對高新技術的綜合利用，上弦檢查車還具備了整機狀態監控、故障自診斷、無線視頻檢查等功能，實現了檢查車控制系統的全數字化及對橋梁檢修智能化。

亮點：

1. ?采用鋰電池為整車提供電源動力，無需額外增加供電設備即可支持450~620VDC直流供電。

2. ?實現8臺分布式走行機構驅動變頻器的同步運行的控制，各機構步調一致。

3. ?無需額外增加設備，實現對回轉機構的位置控制，保證了兩臺單車能順利完成對接合體。

天拓四方為此項目提供的基于西門子全集成TIA+SENSOR的數字化解決方案應用，增強了系統的穩定性和整體性能，提升了整體設備品質。此方案只是天拓四方眾多應用中的一個，后續我們還會繼續分享更多行業應用，與大家一同探討產品使用！
