? ? ? ? 近期，天拓四方成功為南美某鐵礦海水淡化項目預裝式變電站提供了包括高壓配電、綜保系統、PLC軟硬件控制系統及低壓變頻器等整體西門子解決方案。下面我們就通過這個項目來了解一下預裝式變電站整體西門子電控系統解決方案在水行業中的應用。

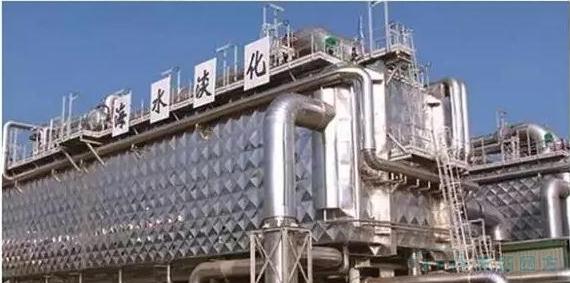

? ? ? ?首先我們先來了解一下，什么是海水淡化？

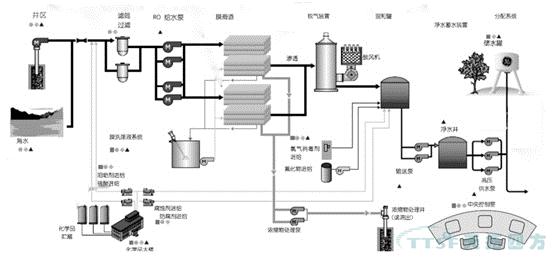

? ? ? ?海水淡化即利用海水脫鹽生產淡水。是實現水資源利用的開源增量技術，可以增加淡水總量，且不受時空和氣候影響，可以保障沿海居民飲用水和工業鍋爐補水等穩定供水，從海水中取得淡水的過程叫海水淡化。工藝流程如下：

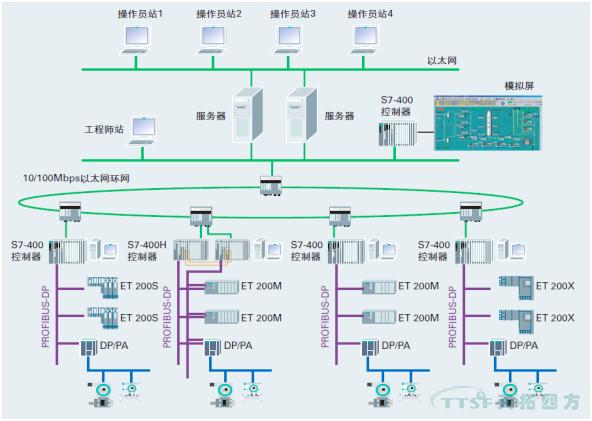

西門子自動化海水淡化典型方案如下：

? ? ? ?以本次項目為例，業主預計在2019年增產細粉產量1000萬噸，為此，需要配套建設一座產能為20000立/天的新反滲透海水淡化廠。在綜合考慮用戶現場實際運行特點和產品技術的先進性、可靠性以及高性?xún)r(jià)比，我們的技術工程師為該海水淡化廠預裝式變電站推薦了西門子優質項目解決方案。

? ? ? ?首先我們了解到該項目控制系統主要由客戶端-服務器網絡結構構成，根據工藝控制要求，基礎自動化控制系統（L1）共需要PLC控制設備2套，其中取水泵站區域設一套S7-412（非冗余）系統，海淡主體區域設一套S7-414冗余系統；人機操作接口（HMI）2套；工程師占1套，冗余HMI服務器一套。

? ? ? ?基礎自動化系統主干網絡要求采用以太網，100M Ethernet，TCP/IP協議，光纖或雙絞線介質，完成各系統內部各級之間的數據通訊任務。利用開放的系統結構特點，及與將來增加過程控制管理計算機進行數據通訊的可能，預留通訊接口。

? ? ? ? 我們推薦采用西門子3AE系列真空斷路器，以保障高壓供配電、7SJ系列綜保系統為高壓配電保駕護航、SINAMICS G120/G 130系列變頻器為低壓電機提供穩定的可調速的動力系統。在本項目中，西門子良好口碑和天拓四優質的項目解決方案及優質的技術服務獲得了客戶的高度認可。

? ? ? 天拓四方多年來與西門子同心協力，為各行業提供西門子整體解決方案。水行業做為天拓四方重點關注的行業之一，可為客戶提供污水處理、供水、海水淡化全流程生產鏈完整的西門子電控系統解決方案，10余年的海內外大型項目經驗已讓天拓四方成長為水行業解決方案權威技術應用專家！?

? ? ? ?如需了解更多行業案例，可以關注“天拓四方”公眾號，微信留言或點擊“天拓四方”公眾號菜單欄，點擊行業案例查看，歡迎垂詢！
